一、适用规模：

        新、老水工结构渡槽、建（构）筑物止水结构失效，
，，，无法将镶嵌在结构内部的止水拆除后替换，
，，，在结构外貌（迎水面或背水面）重新做面贴止水结构；；；



二、设计依据

  《修建结构荷载规范》(GB5009-2012)

  《修建结构可靠度设计统一标准》（GBJ50068-2001)

  《混凝土结构设计规范》（GB50010-2010）

  《混凝土结构加固设计规范》（GB 50367-2013）

  《混凝土结构后锚固手艺规程》（JGJ 145-2013）

  《水工修建物止水带手艺规范》（DL/T5215-2005）

  《高分子防水质料 第2部分：止水带》（GB 18173.2-2014）

  《工程结构加固质料清静性判断手艺规范》（GB50728-2011）

三、应用规范

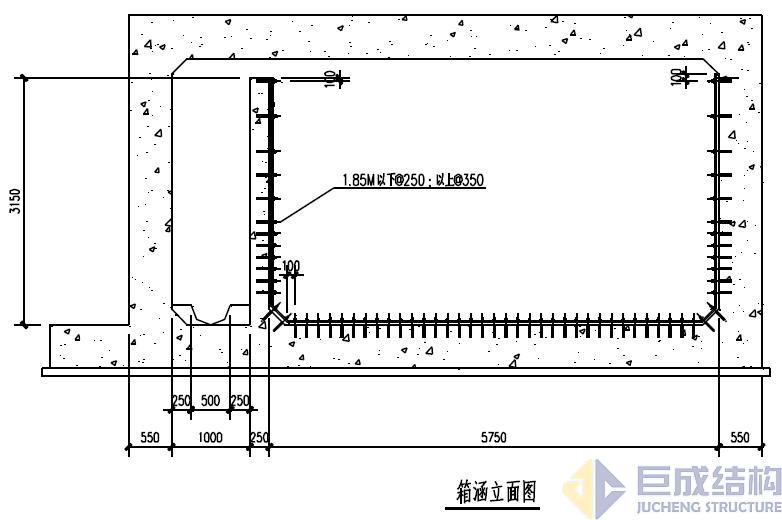

    1、箱涵面贴止水带规范：

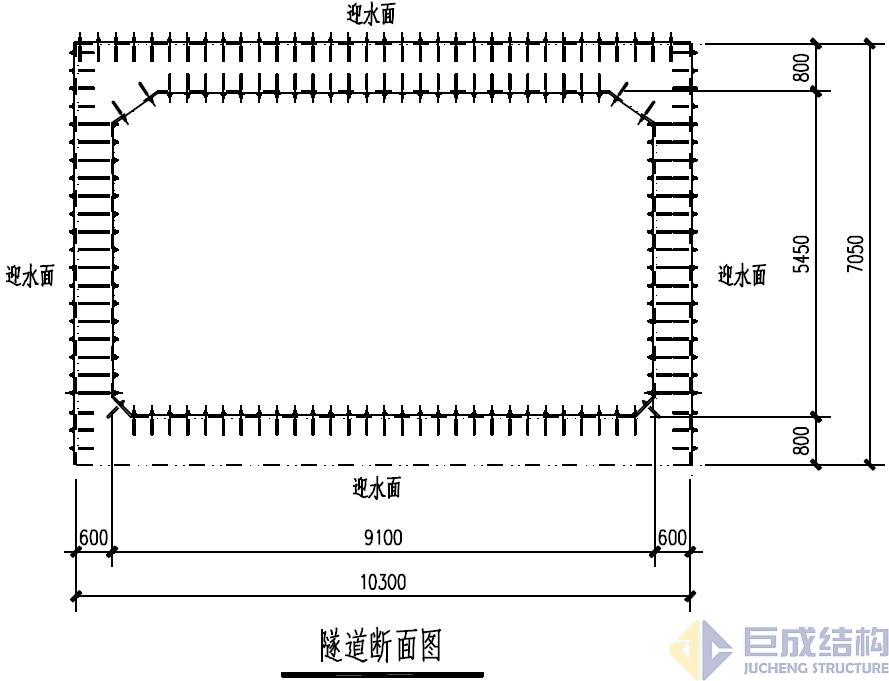

2、隧道面贴止水带规范：





3、渡槽面贴止水带规范：







四、施工工序：

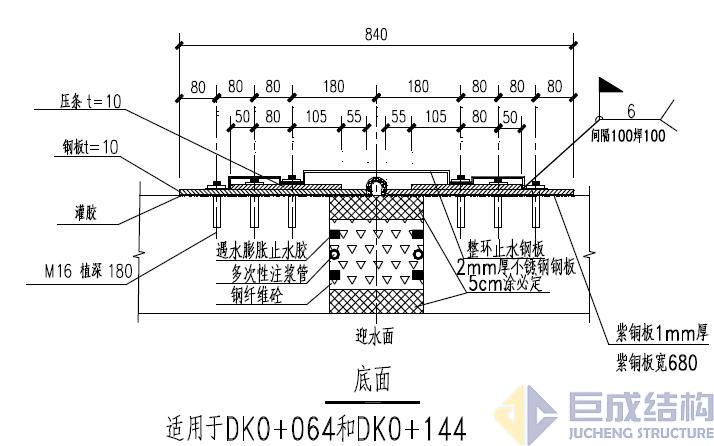

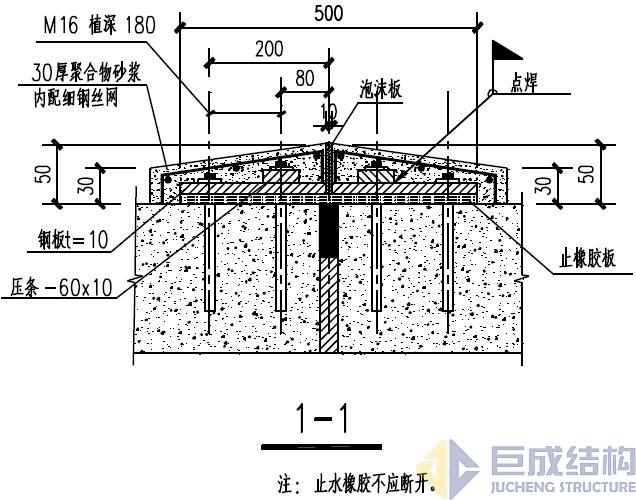

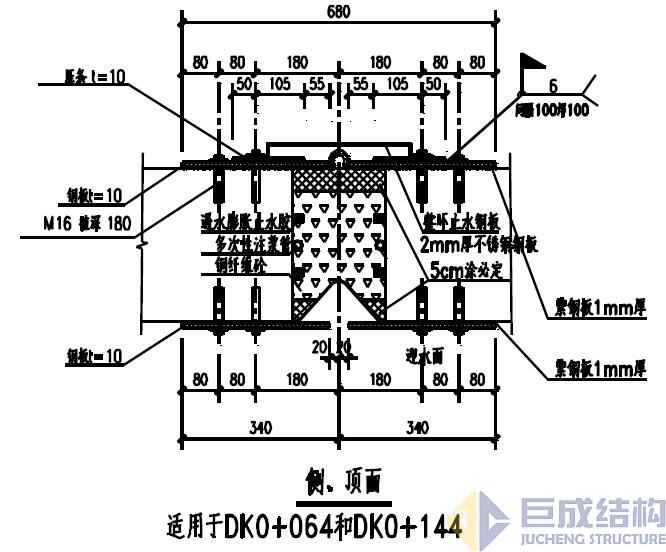

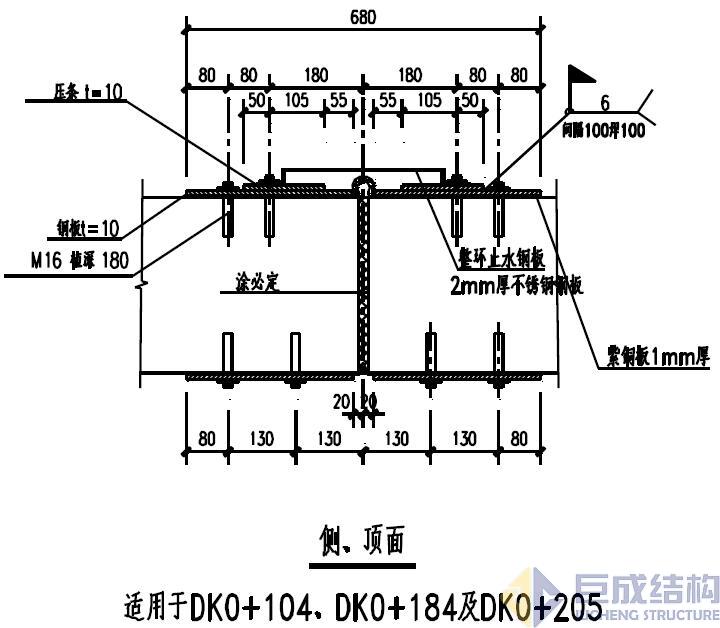

 1、箱涵、隧道面贴止水带施工工艺：

  1）将伸缩缝100mm深度内聚硫密封膏及聚苯乙烯硬质泡沫板所有整理清洁，
，，，并对不纪律沉降缝举行凿除或修补，
，，，包管伸缩缝抵达宽20mm*深100mm尺寸要求；；；

  2）沿伸缩缝双方25mm接纳角磨机打磨平整，
，，，然后接纳环氧砂浆修平，
，，，在修复平整后基面上，
，，，涂刷一层界面剂，
，，，包括20mm宽聚氨酯胶泥外貌涂刷；；；

  3）界面剂晾干后，
，，，往伸缩缝内填充50mm深遇水膨胀止水条；；；外部50mm接纳聚氨酯胶泥举行填塞，
，，，必需包管遇水膨胀止水条与内壁部分误差内填塞丰满；；；

  4）锚栓装置后对槽体整理清洁，
，，，再涂刷一次界面剂。。。。

  5）对钢压条及橡胶止水板举行定位放线，
，，，钻孔。。。。

  6）装置橡胶止水板，
，，，边涂刷粘钢胶边将橡胶止水板压在基面上。。。。

  7）密封处理，
，，，关于橡胶板与混凝土间隙处，
，，，挤出粘钢胶的要将其抹平，
，，，没有挤出粘钢胶的，
，，，涂刷粘钢胶，
，，，将橡胶止水板边封住。。。。

  8）在已结构缝双方已装置完成的止水带及压片、螺栓外侧浇筑30厚聚合物砂浆（内配钢丝网）防护。。。。

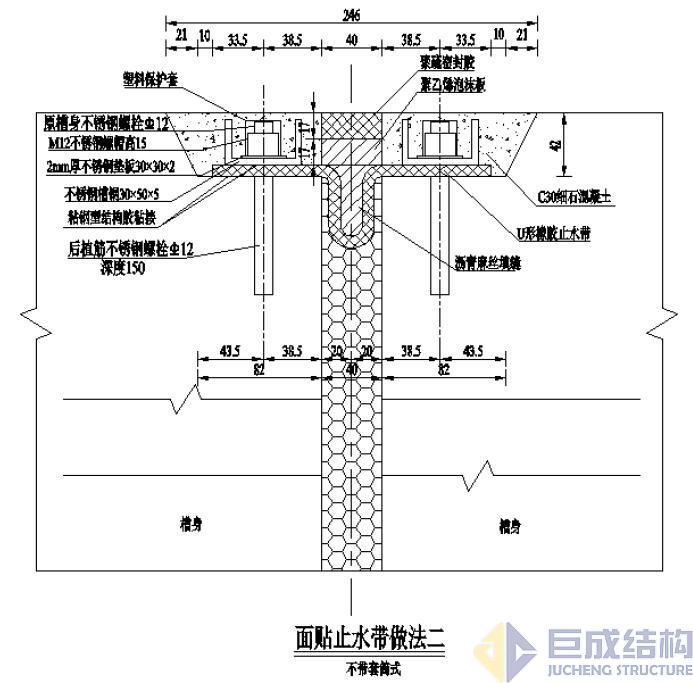

 2、渡槽内壁面贴止水带施工工艺：

 1、渡槽面贴止水带施工工艺：

  1）切槽.

  2）基面休整修整

  3）不锈钢螺栓装置.

  4）止水带装置。。。。

  5）止水带压板制作及装置。。。。

  6）向凹槽内填充聚合物砂浆并养护。。。。

  7）结构缝两侧沿缝涂抹防护质料。。。。

五、工程案例

  箱涵、倒虹吸止水做法一 下载

  箱涵、倒虹吸止水做法二 下载

  箱涵面贴止水带01    下载

  箱涵面贴止水带02    下载

  渡槽止水带做法01    下载

  渡槽止水带做法02    下载
