1 手艺先容

1.1 手艺特点

     在桥梁磨练架车的基础上，，，，，，星欧娱乐结构研究开发了渡槽专用磨练架车，，，，，，该渡槽磨练车结构轻盈，，，，，，装置使用利便，，，，，，不占用渡槽下部空间，，，，，，摒弃了古板的搭设、拆除满堂脚手架等繁重且危险水平高的事情。。。。。该种磨练架车可沿渡槽纵向行走，，，，，，竖直偏向通过可伸缩式笔直桁架调理施工和磨练高度；
；
；同时势情平台为可回转式设计，，，，，，遇到槽墩等障碍物时可快速举行回转运动，，，，，，磨练架车便能一连行走作业；
；
；侧向限位装置包管了磨练架车在行进历程中的清静性。。。。。

     该装置为渡槽检测和施工带来更清静、更高效、更经济的施工平台，，，，，，已在南水北调渡槽维修、欧阳海灌区石洞江渡槽加固工程等多个项目乐成应用。。。。。

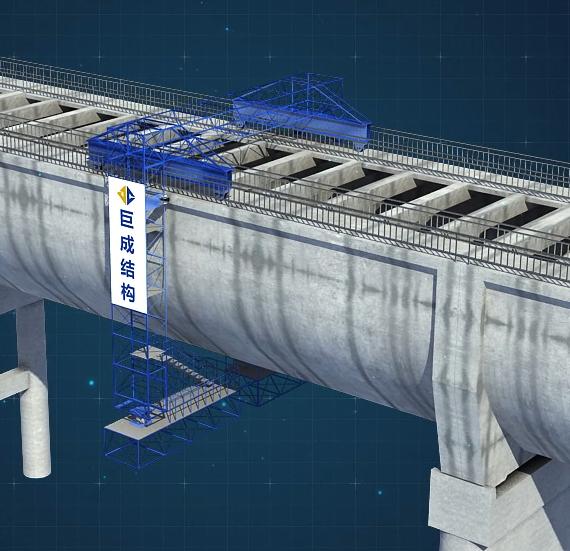

图1  渡槽专用磨练架车示意图

 1.2 手艺原理

     星欧娱乐渡槽磨练架车通过移动式平衡梁配合可伸缩式竖向笔直桁架，，，，，，能够使事情平台沿平面及纵向两个偏向举行移动；
；
；竖向笔直桁架内侧设有职员上、下通道及作业平台。。。。。随着磨练架车的移动，，，，，，事情职员可逐步对渡槽槽身、槽墩举行周全检测和维修加固。。。。。同时，，，，，，事情平台设计为可回转形式，，，，，，遇到槽墩等障碍物时可快速举行回转运动，，，，，，磨练架车便能一连行走作业。。。。。另外，，，，，，侧向限位装置通过可调理弹簧，，，，，，能够确保磨练架车整体与渡槽槽身卡紧，，，，，，包管了磨练架车在行进历程中的清静性。。。。。

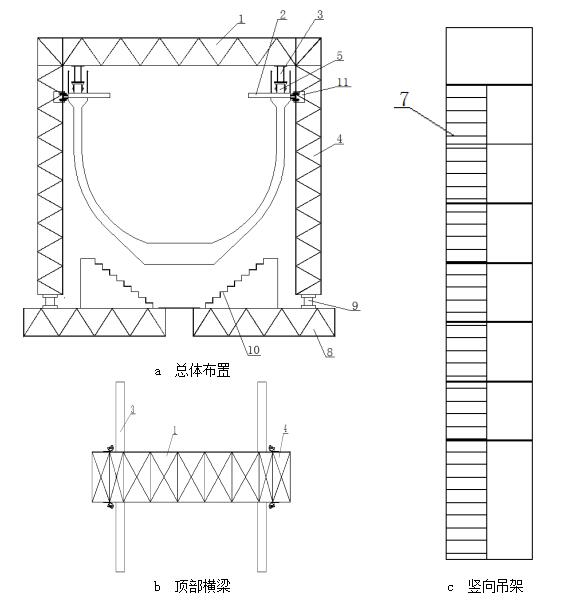

 图2  渡槽专用磨练架车结构设计方案



     渡槽磨练架车系统包括以下几部分组成：水平桁架1，，，，，，凸台2，，，，，，箱形支持台座3，，，，，，可伸缩式竖向笔直桁架4，，，，，，运行机构5，，，，，，斜撑6，，，，，，梯级施工平台7，，，，，，事情平台桁架8，，，，，，回转装置9，，，，，，作业平台支架10，，，，，，限位装置11。。。。。

       基本思绪及设计

     拜见图2a至图2b，，，，，，该种渡槽磨练架车，，，，，，包括移动式平衡梁结构，，，，，，该结构架设在槽身顶部。。。。。移动式平衡梁结构包括水平桁架1，，，，，，水平桁架1底部两头对应槽身顶部的凸台2设置有箱形支持台座3，，，，，，箱形支持台座3底部设置有运行机构5；
；
；运行机构5与槽身顶部的凸台2相接触，，，，，，且运行机构5可在槽身顶部的凸台2上运动。。。。。水平桁架1两侧设置有可伸缩式竖向笔直桁架4与其毗连，，，，，，两侧的可伸缩式竖向笔直桁架4底部设置有可回转式事情平台，，，，，，可回转式事情平台可沿可伸缩式竖向笔直桁架4旋转；
；
；可伸缩式竖向笔直桁架4伸长，，，，，，可回转式事情平台下移，，，，，，进而可以顺遂对渡槽的槽墩逐步举行磨练。。。。。

    拜见图2a，，，，，，运行机构5包括液压马达、车轮和液压泵站，，，，，，车轮与液压马达相毗连，，，，，，液压马达与液压泵站相毗连。。。。。磨练渡槽时，，，，，，通过液压马达驱动车轮沿直线运动；
；
；通过调理液压泵站的供油量及供油偏向控制车轮的行走速率和偏向。。。。。

      拜见图2a至图2b，，，，，，箱形支持台座3和水平桁架1为钢结构部件，，，，，，主要用于遭受和转达磨练架车自身载荷。。。。。

拜见图2a，，，，，，箱形支持台座3顶部两头与水平桁架1两侧之间划分设置有斜撑6。。。。。斜撑6对箱形支持台座3和水平桁架1举行加固毗连，，，，，，确保其在种种工况下的整体稳固性，，，，，，可防止在可回转式事情平台回转历程中本磨练架车整体失稳倾覆。。。。。

     拜见图2c，，，，，，竖向笔直桁架4内侧设置有梯级施工平台7。。。。。梯级施工平台7作为职员上下通道和施工平台，，，，，，能够使作业职员能够从槽身顶手下到可回转式事情平台；
；
；同时也可以站在梯级施工平台7上对槽身侧向部位举行磨练。。。。。

     拜见图2a，，，，，，可回转式事情平台包括事情平台桁架8和回转装置9事情平台桁架8与可伸缩式竖向笔直桁架4之间通过回转装置9相毗连；
；
；事情平台桁架8上部设置有作业平台支架10，，，，，，作业平台支架10与事情平台桁架8通过紧固联接形成一个整体。。。。。当事情平台桁架8需要绕过渡槽槽墩继续对下一跨举行磨练时，，，，，，回转装置9举行回转运动，，，，，，使事情平台桁架8旋转90°；
；
；磨练架车继续行走，，，，，，绕过槽墩后，，，，，，再反向回转90°，，，，，，使事情平台桁架8恢复与槽身宽度偏向平行。。。。。

   拜见图2a，，，，，，两侧的可伸缩式竖向笔直桁架4与渡槽之间设置有限位装置11。。。。。限位装置11主要包括有压紧弹簧、滚轮及活动卡槽等结构，，，，，，滚轮侧通过事先对弹簧施加预紧力，，，，，，使滚轮与渡槽槽顶侧面压紧；
；
；非滚轮侧通过机械或焊接方式与可伸缩式笔直竖向桁架毗连。。。。。限位装置能够确保磨练架车沿直线举行移动；
；
；压紧弹簧能够确保磨练架车整体与渡槽槽身卡紧，，，，，，有用地阻止磨练架车在行进历程爆发偏移进而导致侧翻的情形爆发。。。。。



2 工程应用

2.1 欧阳海灌区石洞江渡槽维修加固工程

    本工程于2017-2018年施工。。。。。石洞江渡槽结构形式为单排架简支不等跨变截面双悬臂U型槽，，，，，，全长1092米，，，，，，建成于1969年。。。。。主要施工内容包括：渡槽内壁粘贴玻璃纤维布，，，，，，外壁粘贴芳纶纤维布，，，，，，排架柱包钢，，，，，，基础加大截面，，，，，，基础增设钢管桩等。。。。。本工程乐成应用了星欧娱乐渡槽专用磨练架车，，，，，，替换了重大的钢管架平台，，，，，，不占用耕地，，，，，，社会经济价值显著。。。。。渡槽磨练架车装置在渡槽顶部，，，，，，启动电机即可行走，，，，，，下方悬挂作业平台，，，，，，遇到排架柱可疏散旋转睁开通过，，，，，，使用快捷。。。。。

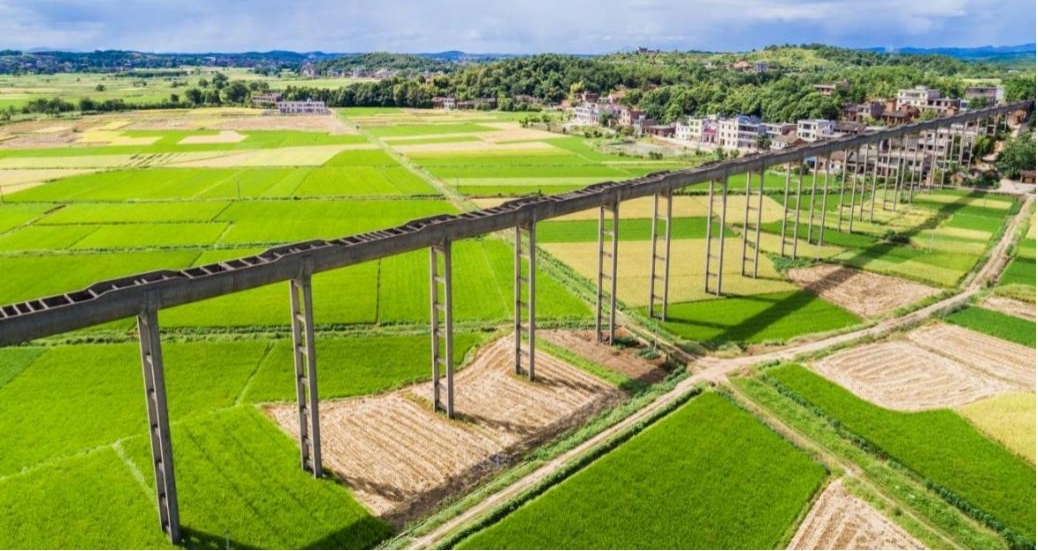

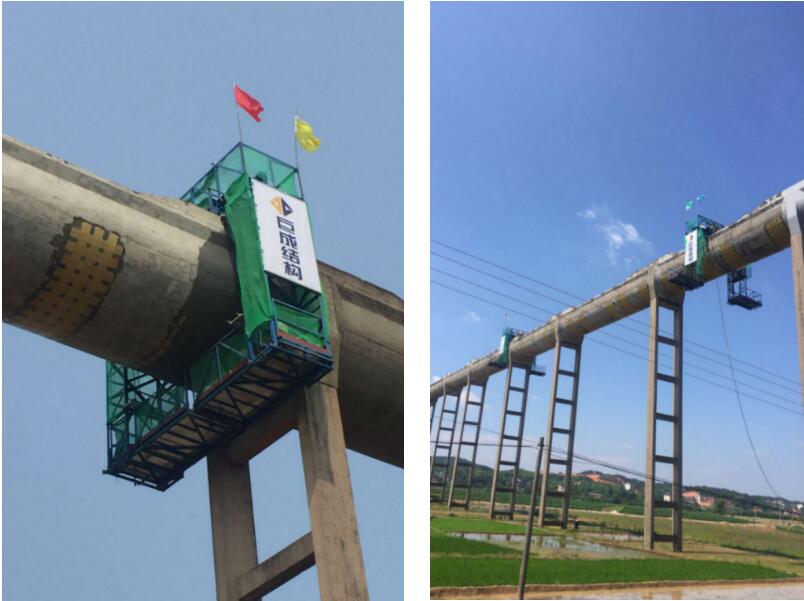

图3  湖南省欧阳海灌区石洞江渡槽加固工程
