本工程渡槽、排架、拱肋及基础均为钢筋混凝土结构，，上部槽身接纳U型薄壳渡槽结构，，下部结构划分接纳内拱排架支持及单排架支持。。。。渡槽槽壳壁厚0.14m，，槽身内半径为2.3m，，直线加高段为1.61m，，拉杆尺寸为0.2m×0.15m，，伸缩缝为0.02m；；；；设计水深2.9m，，校核水深3.3m。。。。
    盘算剖析时，，对结构举行适当简化：

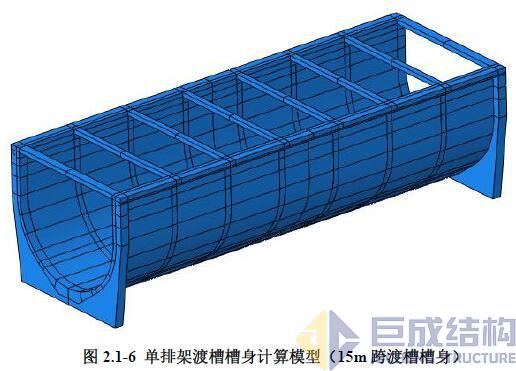

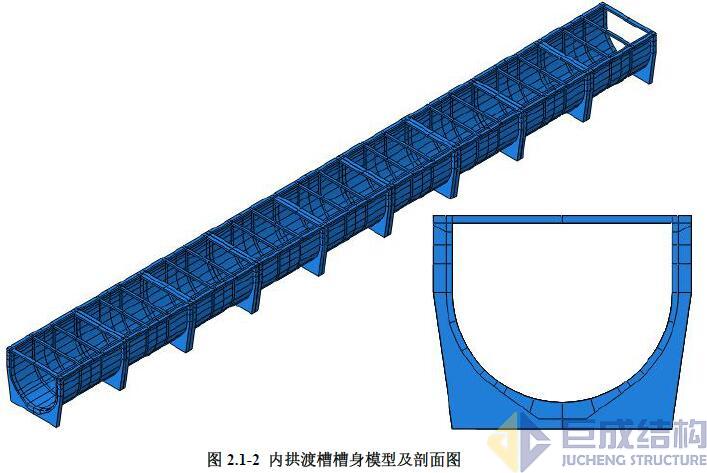

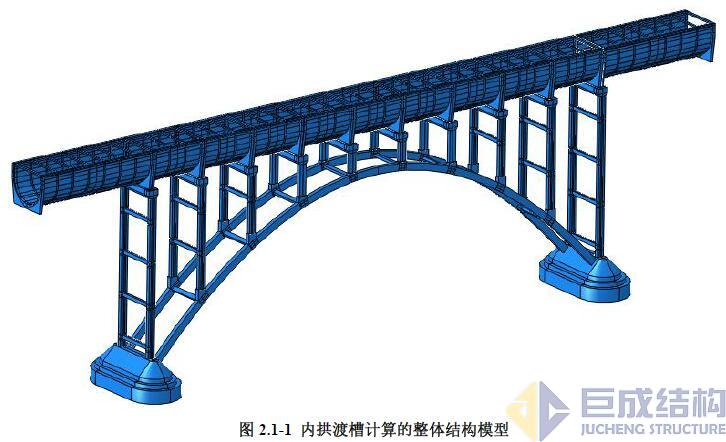

    内拱渡槽剖析时，，建设一跨模子，，如图2.1-1所示。。。。内拱渡槽长为60.3m，，由肋拱及排架支持，，其中最外侧两处排架（高度H1=19.714m，，以下将该排架简称“PJ-H1”）直接支持在基础上，，其余八处排架（高度划分是H2=12.487m、H3=7.43m、H4=4.522m、H5=3.149m，，以下划分简称为“PJ-Hi”，，i=2，，3，，4，，5）支持在肋拱拱墩上。。。。由于荷载对称漫衍，，且内拱渡槽结构对称，，故在内拱渡槽两侧各增设一个15m跨单排架渡槽，，以考察PJ-H1的受力情形，，内拱渡槽盘算模子见图2.1-2~2.1-5。。。。关于15m跨单排架渡槽槽身盘算剖析，，仅对该15m跨渡槽槽身建模，，盘算模子见图2.1-6。。。。
